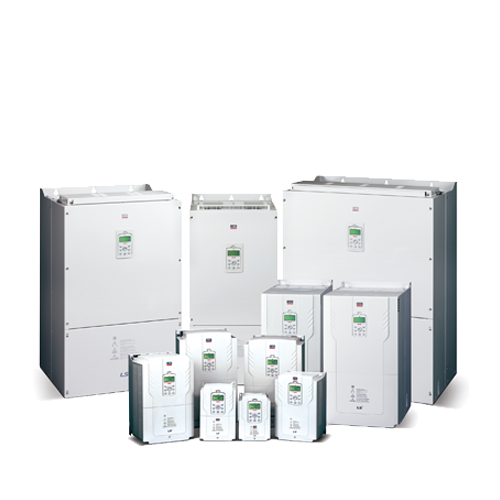

H100
LS ELECTRIC의 H100 드라이브는 HVAC 및 수처리산업 분야에서 친환경적이고 에너지 절감효과가 뛰어난 솔루션으로, 팬/펌프 시스템을 구축할 수 있습니다.

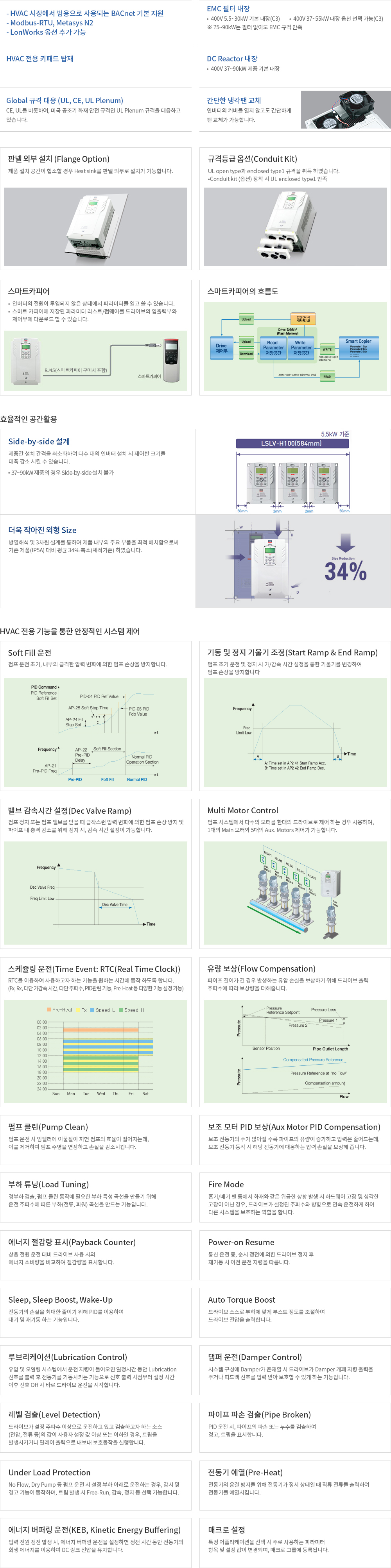

특장점

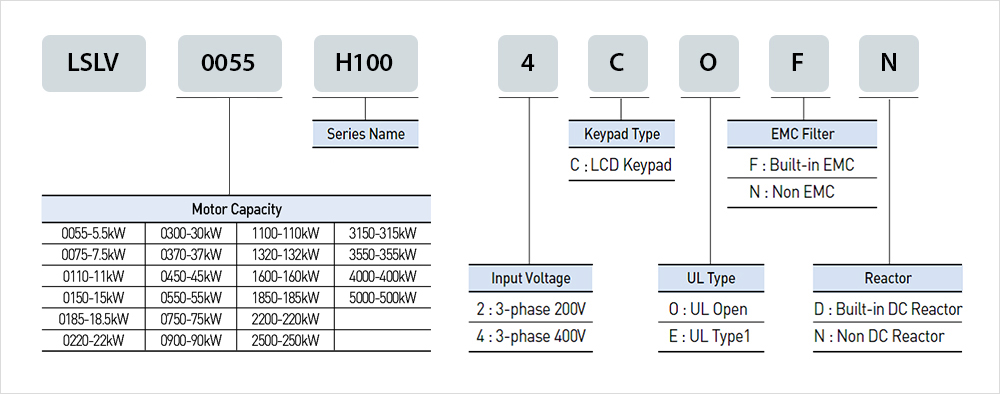

형명
성능규격
3상 200V(5.5~18.5kW)
| 모델명 LSLV H100-2 | 0055 | 0075 | 0110 | 0150 | 0185 | |
|---|---|---|---|---|---|---|
| 적용 모터 | HP | 7.5 | 10 | 15 | 20 | 25 |
| kW | 5.5 | 7.5 | 11 | 15 | 18.5 | |
| 정격 출력 | 정격 용량 (kVA) | 8.4 | 11.4 | 16 | 21.3 | 26.3 |
| 정격 전류(A) | 22 | 30 | 42 | 56 | 69 | |
| 출력 주파수 | 0~400Hz | |||||
| 출력 전압(V) | 3상 200~240V | |||||
| 정격 입력 | 사용 전압(V) | 3상 200~240VAC (-15%~+10%) | ||||
| 입력 주파수 | 50~60Hz(±5%) | |||||
| 정격 전류(A) | 23.7 | 32.7 | 46.4 | 62.3 | 77.2 | |
| 중량(Kg) | 3.3 | 3.3 | 3.3 | 4.6 | 7.1 | |
3상 400V(5.5~22kW)
| 모델명 LSLV H100-4 | 0055 | 0075 | 0110 | 0150 | 0185 | 0220 | |
|---|---|---|---|---|---|---|---|
| 적용 모터 | HP | 7.5 | 10 | 15 | 20 | 25 | 30 |
| kW | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | |
| 정격 출력 | 정격 용량 (kVA) | 9.1 | 12.2 | 18.3 | 23 | 29 | 34.3 |
| 정격 전류(A) | 12 | 16 | 24 | 30 | 38 | 45 | |
| 출력 주파수 | 0~400Hz | ||||||
| 출력 전압(V) | 3상 380~480V | ||||||
| 정격 입력 | 사용 전압(V) | 3상 380~480VAC (-15%~+10%) | |||||
| 입력 주파수 | 50~60Hz(±5%) | ||||||
| 정격 전류(A) | 12.2 | 17.5 | 26.5 | 33.4 | 42.5 | 50.7 | |
| 중량(Kg) | 3.3 | 3.3 | 3.4 | 4.6 | 4.8 | 7.5 | |
3상 400V(30.0~90.0kW)
| 모델명 LSLV H100-4 | 0300 | 0370 | 0450 | 0550 | 0750 | 0900 | |
|---|---|---|---|---|---|---|---|
| 적용 모터 | HP | 40 | 50 | 60 | 75 | 100 | 125 |
| kW | 30 | 37 | 45 | 55 | 75 | 90 | |
| 정격 출력 | 정격 용량 (kVA) | 46.5 | 57.1 | 69.4 | 82 | 108.2 | 128.8 |
| 정격 전류(A) | 61 | 75 | 91 | 107 | 142 | 169 | |
| 출력 주파수 | 0~400Hz | ||||||
| 출력 전압(V) | 3상 380~480V | ||||||
| 정격 입력 | 사용 전압(V) | 3상 380~480VAC (-15%~+10%) | |||||
| 입력 주파수 | 50~60Hz(±5%) | ||||||
| 정격 전류(A) | 69.1 | 69.3 | 84.6 | 100.1 | 133.6 | 160 | |
| 중량(Kg) | 7.5 | 26 | 35 | 35 | 43 | 43 | |
3상 400V(110.0~500.0kW)
| 모델명 LSLV H100-4 | 1100 | 1320 | 1600 | 1850 | 2200 | 2500 | 3150 | 3550 | 4000 | 5000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 적용 모터 | HP | 150 | 210 | 250 | 300 | 350 | 400 | 500 | 550 | 650 | 800 |
| kW | 110 | 132 | 160 | 185 | 220 | 250 | 315 | 355 | 400 | 500 | |
| 정격 출력 | 정격 용량 (kVA) | 170 | 201 | 248 | 282 | 329 | 367 | 467 | 520 | 587 | 733 |
| 정격 전류(A) | 223 | 264 | 325 | 370 | 432 | 481 | 613 | 683 | 770 | 962 | |
| 출력 주파수 | 0~400Hz | ||||||||||
| 출력 전압(V) | 3상 380~500V | ||||||||||
| 정격 입력 | 사용 전압(V) | 3상 380~500VAC (-15%~+10%) | |||||||||
| 입력 주파수 | 50~60Hz(±5%) | ||||||||||
| 정격 전류(A) | 215.1 | 254.6 | 315.3 | 358.9 | 419.1 | 469.3 | 398.1 | 666.4 | 751.3 | 938.6 | |
| 중량(Kg) | 55.8 | 55.8 | 74.7 | 74.7 | 120.0 | 120.0 | 185.5 | 185.5 | 185.5 | 265 | |
| 항목 | 설명 | |||
|---|---|---|---|---|
| 제어 | 제어방식 | V/F 제어,슬립 보상 | ||
| 주파수 설정 분해능 | 디지털 지령:0.01Hz | |||
| 주파수 정도 | 최대 출력 주파수의 1% | |||
| V/F 패턴 | 리니어,2승 저감,사용자 V/F | |||
| 과부하 내량 | 5.5~90kW:정격전류 120% 1분 /110~500W:정격 전류 150% 1분 | |||
| 토크 부스트 | 수동 토크 부스트, 자동 토크 부스트 | |||
| 운전 | 운전방식 | 키패드,단자대,통신 운전 중 선택 | ||
| 주파수 설정 | 아날로그 방식:-10~10V, 0~10V, 0~20mA | |||
| 디지털 방식:키패드, 펄스 트레인 입력 | ||||
| 운전 기능 | PID제어,3-와이어(3-Wire)운전,주파수 제한,제 2기능,정방향/역방향 회전 금지,상용 전환,속도써치(Speed Search),파워 제동,누설 저감 운전, 업-다운운전,직류 제동,주파수 점프,슬립보상,자동 재기동,자동 튜닝,에너지 버퍼링 운전,플럭스 제동,에너지 절약 운전 | |||
| 입력 | 다기능 단자 (7점) | PNP(Source),NPN(Sink)모드 중 선택 IN-65~71 코드의 파라미터 설정에 다라 다음과 같이 기능을 설정할 수 있습니다. | ||
| 정방향 운전,리셋,비상 정지,다단속 주파수-상/중/하,정지 중 직류 제동,주파수 증가,3-와이어(3-Wire),가/감속 중지 등 중 선택,MMC 인터락,역방향 운전,외부트립,조그 운전,다단 가/감속-상/중/히, 제 2모터 선택,주파수 감소,아날로그 지령 주파수 고정, PID운전 중 일반 운전으로 전환 PreHeat, 펌프 클리닝 기능,RTC(타임 이벤트 기능) | ||||
| 펄스 트레인 | 0~32kHz,Low Level:0~0.8V,Hight Level:3.5~12V | |||
| 출력 | 다기능 오픈컬렉터 단자 | 고장 출력 및 드라이버 운전 상태 출력 | DC26V,50mA 이하 | |
| 고장 릴레이 단자 | N.O.:AC250V,2A이하,DC30V,3A이하 N.C.:AC250V,1A이하,DC30V,5A이하 |
|||
| 다기능 릴레이 단자 | AC250V,5A이하,DC30V,5A이하 | |||
| 아날로그 출력 | 0~12Vdc(0~20mA):주파수,출력 전류,출력 전압,질류 전압 등 선택 가능 | |||
| 펄스 트레인 | 최대 32kHz,0~12V | |||
| 보호기능 | 트립 | 과전류,트립,외부 신호에 의한 트립,암(ARM)단락 전류 트립,과열 트립,결상 트립,지락 트립,모터 과열 트립,IO 보드 연결 트립,모터 없음 트립,파라미터 스기 트립,비상 정지 트립,지령상실 트립,외부 메모리 에러,CPU와 치독 트립,모터 경부하 트립,과전압 트립,온도 센서 트립,드라이브 과열,옵션 트립,출력 결상트립,드라이브 과부하 트립,팬 트립,운전 중 저전압 트립,저전압 트립,아날로그 입력 에러,모터 과부하 트립,파이프 손상 트립,기패드 지령 상실 트립, 댐퍼 트립,Level Detect 트립, 전체 보조모터 고장 트립,펌프 클린 고장 | ||
| 경보 | 지령 상실 트립 경보,과부하 경보,경부하 경보,,드라이브 과부하,경보,팬 동작 경보,제동 저항 제동률 경보,커패시터 수명 경보,펌프클린 경보,Fire Mode 경보,LDT경보 | |||
| 순시 정전 | 8ms이하:운전 계속(정격 임력 전압,정격 출력 이내일것)/8ms이상:자동 재기동 운전 가능 | |||
| 구조/사용환경 | 냉각 방식 | 강제 풍냉 구조 | ||
| 보호 구조 | IP 20/UL Open(기본),UL Enclosed Type 1 (옵션) | |||
| 주위 온도 | -10℃~50℃(40℃이상에서는 2.5%/℃전류 Derating 됨.50℃의 경우 정격 전류의 75%운전 가능),얼음이나 성에 등이 없을것 | |||
| 주위 습도 | 상대 슴도 90% RH 이하(이슬 맺힘 현상 없을 것) | |||
| 보관 온도 | -20~65℃ | |||
| 주위 환경 | 실내에서 부식성 가스,인화성 가스,기름 찌꺼기,먼지 등이 없을것 (Pollutin Degree 3 Environment) |
|||
| 동작 고도/진동 | 1,000m 이하,9.8m/sec2(1.0G)이하 | |||
| 주위 기압 | 70~106kPa | |||
